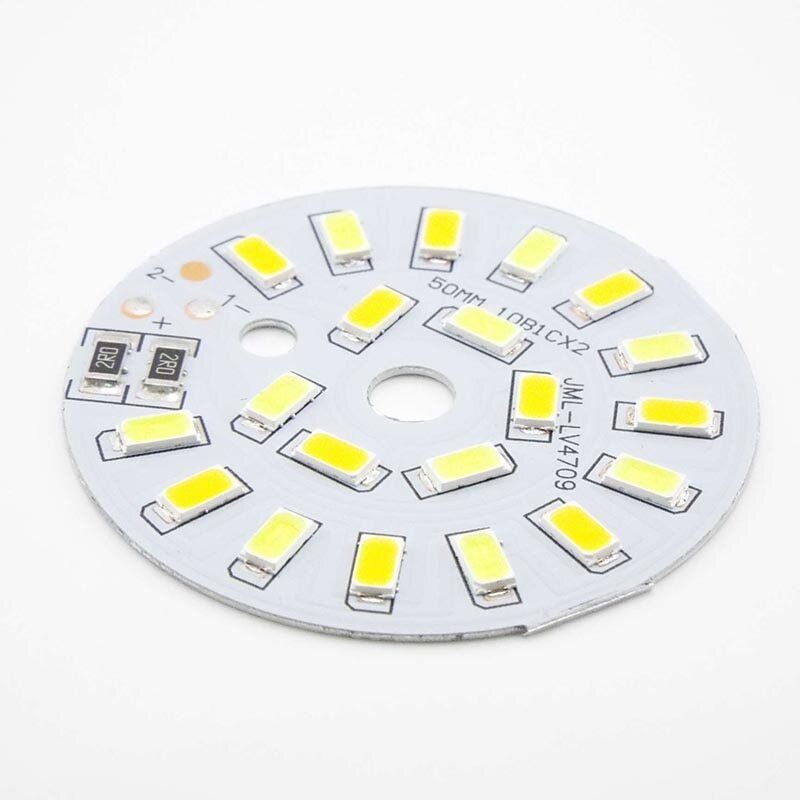

التحليل الكامل لهيكل حبة مصباح LED

تتكون حبات المصباح LED بشكل أساسي من خمس مواد: الحامل، الغراء الفضي، الرقاقة، السلك الذهبي، وراتنج الإيبوكسي.

1. قوس حبة مصباح LED
1. وظيفة الدعامة: التوصيل والدعم

2. تركيب الدعامة: يتم تشكيل الدعامة عن طريق طلاء مادة الدعامة بالكهرباء، وهي مكونة من خمس طبقات من مادة النحاس والنيكل والنحاس والفضة من الداخل إلى الخارج.

3. أنواع الأقواس: تستخدم الأقواس الكأسية لتركيز الضوء، وتستخدم الأقواس ذات الرأس المسطح للاستجماتيزم ذو الزاوية الكبيرة.

2. LED خرزة مصباح الغراء الفضة
1. وظيفة الغراء الفضي: تثبيت الشريحة وتوصيل الكهرباء.

2. المكونات الرئيسية للغراء الفضي: مسحوق الفضة يمثل 75-80%، الإيبوكسي (راتنجات الإيبوكسي) يمثل 10-15%، والمواد المضافة تمثل 5-10%. الحساب العام: شبكة شنتشن LED

3. استخدام الغراء الفضي: قم بتبريده وتذويبه وتحريكه جيدًا قبل الاستخدام، لأنه بعد ترك الغراء الفضي لفترة طويلة، سوف يترسب مسحوق الفضة، وإذا لم يتم تقليبه بالتساوي، سيكون أداء الغراء الفضي متأثر.

3. رقاقة حبة مصباح LED
1. دور الرقاقة: الرقاقة هي المكون الرئيسي لمصباح LED وهي مادة شبه موصلة مضيئة.

2. تركيب الرقاقة: الرقاقة مصنوعة من مواد مثل فوسفيد الغاليوم (GaP)، وزرنيخيد الغاليوم الألومنيوم (GaAlAs)، وزرنيخيد الغاليوم (GaAs)، ونيتريد الغاليوم (GaN)، ويتميز هيكلها الداخلي بموصلية أحادية الاتجاه.

3. هيكل الرقاقة: رقائق اللحام ذات القطبية الإيجابية (بنية P/N) والرقائق ذات السلك المزدوج. وحدة حجم الرقاقة هي مل، وتكون وسادات ربط الرقاقة بشكل عام وسادات ذهبية أو وسادات ألومنيوم. تشمل أشكال الوسادة مستديرة، مربعة، متقاطعة، إلخ.

4. اللون المضيء للرقاقة: يعتمد اللون المضيء للرقاقة على الطول الموجي، فئات الضوء المرئي الشائعة هي تقريبًا: الأحمر الداكن (700 نانومتر)، الأحمر العميق (640-660 نانومتر)، الأحمر (615-635 نانومتر)، العنبر (600) -610 نانومتر)، أصفر (580-595 نانومتر)، أصفر-أخضر (565-575 نانومتر)، أخضر نقي (500-540 نانومتر)، أزرق (450-480 نانومتر)، أرجواني (380-430 نانومتر). الحساب العام: شبكة شنتشن LED

الضوء الأبيض والضوء الوردي عبارة عن مزيج من التأثيرات الضوئية. يتم مزج أكثرها شيوعًا مع الضوء الأزرق + الفوسفور الأصفر والضوء الأزرق + الفوسفور الأحمر.

5. المعلمات التقنية الرئيسية للرقاقة:

أ. رسم تخطيطي لخصائص الفولت أمبير للرقاقة؛

ب. الجهد الأمامي (VF): الجهد المطبق على طرفي الشريحة لجعل الشريحة للأمام. هذا الجهد له علاقة مقابلة مع الشريحة نفسها وتيار الاختبار. إذا كان VF كبيرًا جدًا، فسيتم تقسيم الشريحة.

ج- التيار الأمامي (IF): التيار الأمامي الناتج عن الشريحة بعد تطبيق جهد معين. يرتبط حجم IF بحجم الجهد الأمامي. تيار العمل للرقاقة حوالي 10-20 مللي أمبير.

د.الجهد العكسي (VR):الجهد العكسي المطبق على الرقاقة. الحساب العام: شبكة شنتشن LED

هـ - التيار العكسي (IR): يشير إلى تيار التسرب الناتج عن الشريحة بعد تطبيق جهد عكسي. وكلما كان هذا التيار أصغر، كلما كان ذلك أفضل. لأن التيار الكبير يمكن أن يسبب بسهولة انهيارًا عكسيًا للرقاقة.

F. السطوع (IV): يشير إلى سطوع مصدر الضوء. تحويل الوحدة: 1cd=1000mcd

ز- الطول الموجي: يعكس اللون المضيء للرقاقة. تنبعث من الرقائق ذات الأطوال الموجية المختلفة ألوان مختلفة. الوحدة: نانومتر

4. LED خرزة مصباح سلك ذهبي
1. دور السلك الذهبي: لتوصيل شريحة PAD (وسادة اللحام) والقوس وتمكينه من التوصيل.

نقاء سلك الذهب هو 99.99% Au، ومعدل الاستطالة هو 2-6%، وأحجام السلك الذهبي هي: 0.9 مل، 1.0 مل، 1.1 مل، إلخ.

5. LED حبة مصباح راتنجات الايبوكسي
1. دور راتنجات الايبوكسي: يحمي الهيكل الداخلي للمصباح، ويمكن أن يغير اللون المضيء والسطوع وزاوية المصباح قليلاً، ويشكل المصباح.

2. يتكون الراتينج المغلف من أربعة أجزاء: الغراء A (العامل الرئيسي)، الغراء B (المقوي)، DP (عامل الانتشار)، وCP (الملون). مكوناته الرئيسية هي راتنجات الايبوكسي (راتنجات الايبوكسي) وأنهيدريد الحمض (أنهيدريد الحمض) وحشو نشر الضوء العالي (انتشار الضوء) وصبغة مستقرة حرارياً (صبغة).
