ما هي أنواع شرائط الإضاءة LED؟
ما هي أنواع شرائط الإضاءة LED؟
وفقا لنوع حبات مصباح SMD:
تتكون شرائط الإضاءة LED بشكل عام من ركيزة PCB (لوحة مرنة أو صلبة)، وخرزات مصباح LED، وغيرها من الملحقات. الجزء الأساسي هو حبات مصباح LED، وعموما حبات مصباح التصحيح SMD هي الأجزاء الرئيسية.
يمكن تقسيم النماذج العادية بشكل عام إلى الأنواع الستة التالية:

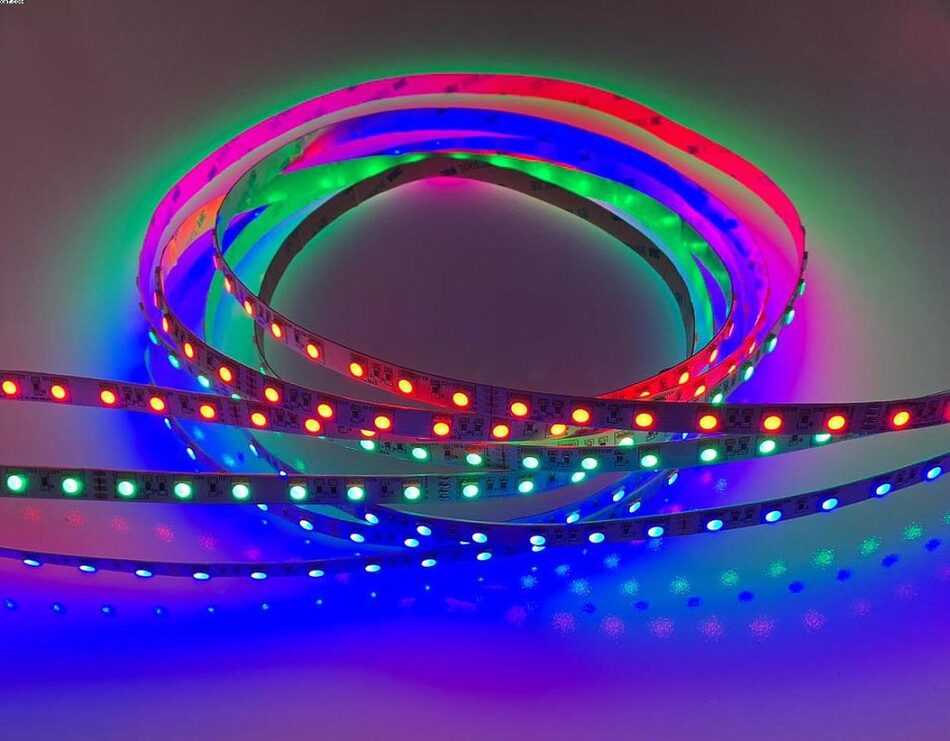

(1) شريط إضاءة LED SMD5050
5050 هو أقدم شكل لتغليف حبة المصباح الذي ظهر. كانت الطاقة الأولية منخفضة جدًا، عادةً 0.1-0.2 وات، ومع ذلك، مع تطور التكنولوجيا، يوجد بالفعل شرائط إضاءة SMD5050 بقدرة 1 وات-3 وات.
علاوة على ذلك، نظرًا لأن حبة المصباح 5050 كبيرة الحجم ولها العديد من التغييرات في الألوان، فيمكن تحويلها إلى RGB، وRGB+W، وRGB+CCT، وهناك أيضًا العديد من أنواع دوائر التحكم التي يتم تعبئتها أيضًا في حبة المصباح. ، تحتوي حبة المصباح 5050 على 6 وصلات لحام.وسادات، إذا تمت إضافة IC للتحكم، فقد يحتوي بعضها على ما يصل إلى 8 وسادات.
(2) شريط إضاءة LED SMD3528
يظهر الرقم 3528 بعد 5050 وهو الأخ الأكبر للرقمين 3014 و2835. حجمها أكبر من 2835، وقوتها مماثلة لتلك الموجودة في 3014. مع الاستخدام الواسع النطاق لـ 2835، لم يعد أداء التكلفة لخرزات المصباح 3528 مفيدًا، وهو ينسحب ببطء من السوق.
(3) شريط إضاءة LED SMD3014
ظهر 3014 قبل 2835، مع طاقة منخفضة، بشكل عام 0.1 واط فقط، وحجم صغير وسطح باعث للضوء. تم استخدامه لأول مرة في الإضاءة الخلفية وله ميزة الحجم الصغير. عند استخدامه على شريط ضوئي، لا يمكن مقارنته بـ 2835 من حيث السطوع أو السطح المضيء.
(4) شريط إضاءة LED SMD2835
2835 هو شكل التغليف الأكثر استخدامًا والأكثر نضجًا إلى جانب 5050. تتراوح الطاقة من 0.1 واط إلى 1 واط، وتستخدم على نطاق واسع في العديد من تركيبات الإضاءة الداخلية، وشرائط الإضاءة LED، وتركيبات الإضاءة الخارجية، وما إلى ذلك.
تحتوي الحزمة 2835 بشكل عام على وسادتين فقط، إيجابية وسلبية، وتستخدم في الغالب مع حبات مصباح درجة الحرارة أحادية اللون. بشكل عام، لا يمكن إجراء درجة حرارة اللون المزدوج أو RGB. ومع ذلك، فهي تتمتع بأداء مستقر، وتبديد جيد للحرارة وكفاءة إضاءة عالية، وهي النوع الأكثر شيوعًا لشرائط الضوء.
(5) شريط إضاءة LED SMD5730/5630
5730 أو 5630 مشابه هو في الواقع نفس نوع الحزمة. هذا النوع من الأسطح الباعثة للضوء كبير الحجم وطاقته كبيرة أيضًا، عادةً ما تكون 0.5-1 واط للقطعة الواحدة. إذا تم استخدامه على شريط إضاءة، فإن قوة حبة مصباح واحدة ستكون عالية جدًا، وستكون قوة وسطوع شريط الضوء بأكمله مرتفعًا جدًا. وبطبيعة الحال، فإن التكلفة مرتفعة أيضا. لذلك، لا يتم استخدامها كثيرًا بشكل عام، ويتم العثور عليها بشكل شائع في شرائط الإضاءة ذات الجهد العالي 220 فولت.
(6) شريط إضاءة COB
COB تعني الرقائق الموجودة على اللوحة، مما يعني أن الشريحة الباعثة للضوء يتم وضعها مباشرة على PCB، دون الحاجة إلى أسلاك وأقواس ذهبية. يتم صب طبقة من الفوسفور على السطح. هذا منتج شريط ضوئي جديد نسبيًا يتميز بمزايا السطوع العالي، وشرائط الضوء الموحدة وعدم التحبب. علاوة على ذلك، فهي أكثر مقاومة للشد من شرائط الإضاءة SMD العادية، ومع تطور وتعميم التطبيقات وأسواق الإضاءة، ستصبح شرائط الإضاءة COB هي التيار الرئيسي لشرائط الإضاءة LED في المستقبل.
