Руководство по установке светодиодных ленточных светильников SOURCE

2024/06светодиодный линейный источник света

Светодиодные источники света представляют собой тип электронного продукта. Хотя процесс установки не так сложен, как предполагалось, существует множество деталей, на которые необходимо обратить внимание. В настоящее время моменты, на которые следует обратить внимание, зависят от типа источника света. , узнаем об установке источника света Стратегия!

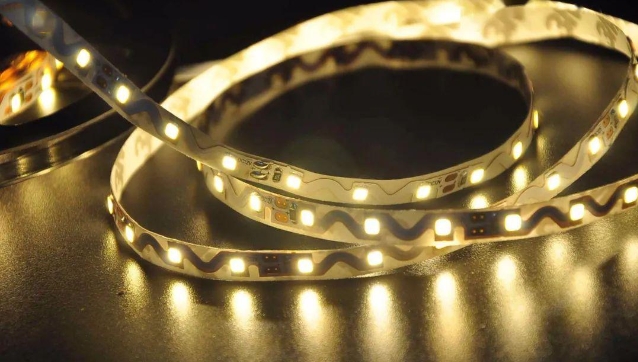

Мягкие световые полосы

1. Вопрос: Почему гибкую световую полосу S легко сломать?

Ответ: Сама гибкая световая полоса S предназначена для облегчения установки. При установке следует обратить внимание на изгиб вдоль отверстия S. Не сгибайте там, где есть фонари и резисторы. При изгибе старайтесь оставаться на расстоянии 3-4 мм от отверстия. Помните, что не сгибайте повторно, медную фольгу печатной платы легко сломать. Выбирая гибкие световые ленты S-образной формы, вы также можете остановить свой выбор на марках крупных производителей с хорошим качеством и репутацией.

2. Вопрос: На какие вопросы следует обратить внимание при установке гибких световых лент S?

Ответ: В принципе, мягкие полоски можно разрезать любыми тремя лампами. Если вам нужно сварить концы проволоки, прочно приварите их к положительному и отрицательному электродам. Все мягкие полоски имеют клейкую основу и должны быть приклеены в соответствии с формой шрифта. При подключении контрольных ламп проблем не возникает. Чтобы зафиксировать их, их можно приклеить на пустую доску. ламповые бусины. Пожалуйста, обратите внимание на подзарядку каждые 1,5 метра, чтобы гарантировать отсутствие падения напряжения на световой полосе. По таким причинам, как размер и плотность шрифта, старайтесь избегать перекрытия полос при сварке, держите паяные соединения как можно дальше друг от друга, чтобы избежать возможных коротких замыканий;

3. Вопрос: Можно ли прикрепить гибкую световую полосу к металлической пластине?

Ответ: Подушечка на обратной стороне мягкой ленты будет проводить электрический ток с металлической пластиной, вызывая короткое замыкание, поэтому ее следует покрасить и изолировать.

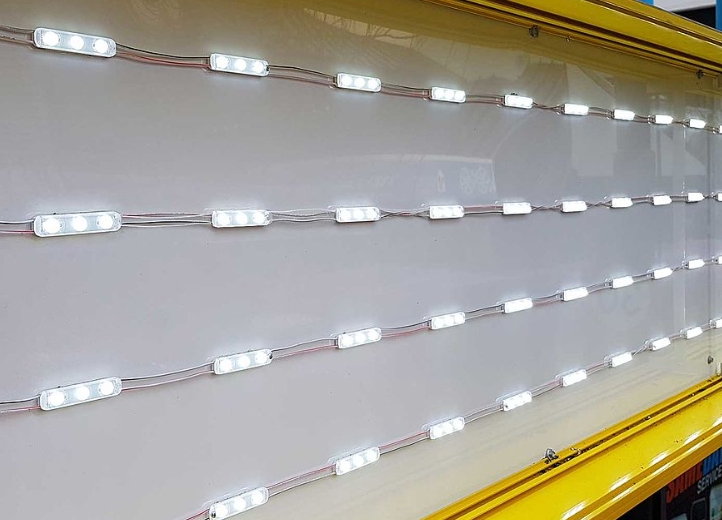

Светодиодный модуль



1. Вопрос: Сколько модулей красного и белого света обычно устанавливается на квадратный метр?

Ответ: В зависимости от шрифта и шрифта обычно бывает 60-70 красных и 70-80 белых огней.

2. Вопрос: Как подобрать цветовую температуру модуля по цвету крышки?

3. Вопрос: Как правильно установить и исправить модуль?

Ответ: Для предварительной фиксации наклейте двусторонний скотч на заднюю часть пластикового корпуса, а затем для облегчения фиксации используйте клей для стекла (клей для стекла должен быть нейтральным). После нанесения клея для стекла обязательно очистите поверхность модуля. полотенце, чтобы не покрыть лампу стеклянным клеем. Шарики повлияют на срок службы шариков лампы. Старайтесь оставлять их как можно дольше при закрытии, чтобы коррозионный газ испарился и продлил срок службы светодиодного модуля.

4. Вопрос: Каковы требования к количеству последовательных соединений при установке модуля?

Ответ: При установке светодиодных модулей в блистеры или коробки старайтесь образовывать как можно больше петель и старайтесь, чтобы количество последовательно соединенных модулей было как можно меньшим, не более 40 групп и не более 20 групп для разноцветных. серии, в противном случае на них произойдет падение напряжения, и очень вероятно, что чрезмерный ток в одном канале приведет к сгоранию печатной платы! Если количество модулей превышает 25, подключите их отдельно, а затем параллельно с помощью высококачественных медных проводов площадью более 1,5 квадратных миллиметров к внешней стороне светящегося почтового ящика. Длина шнура питания должна быть не более. Если длина превышает 3 метра, диаметр провода необходимо соответствующим образом увеличить, неиспользуемые провода на конце модуля необходимо отрезать во избежание коротких замыканий и прочно закрепить.

5. Вопрос: Каково рекомендуемое расстояние установки модулей?

Ответ: Расстояние между светодиодными модулями можно регулировать в зависимости от реальных условий, таких как яркость и размер модуля. Обычно количество групп на квадрат составляет 50-100. При размещении светодиодных модулей следует обращать внимание на требования к равномерности и яркости света; расстояние между модулем и краем шрифта обычно составляет 2-5 см, а расстояние между модулями по вертикали и горизонтали рекомендуется составлять 2-5 см. 6 СМ. При установке светодиодного модуля не нажимайте и не сжимайте компоненты модуля, чтобы не повредить компоненты. Соединительные провода внутри должны быть закреплены на полу с помощью клея для стекла, чтобы избежать затенения. При выполнении светящихся символов относительно мелкими штрихами источники света следует располагать плотнее и вокруг шрифтов наносить светоотражающую краску, иначе при размещении рядом со шрифтами с крупными штрихами он будет недостаточно ярким.

6. Вопрос: На что следует обратить внимание при выборе источника питания для модуля?

Ответ: В светодиодном модуле используется низковольтный вход, поэтому строго запрещено напрямую подключаться к 220 В, минуя источник питания, иначе весь модуль сгорит.

7. Вопрос: Что касается полноцветных модулей, на какие моменты необходимо обратить внимание при установке?

Ответ: Обязательно перед установкой сделайте монтажные чертежи, а при монтаже устанавливайте источники света в точном порядке, указанном на чертежах. Если допущены ошибки, вам придется их переустанавливать, что трудоемко и отнимает много времени. И при подключении сигнальных линий вы также должны обратить внимание на проблемы ввода и вывода сигнала, и контроллер также особенно важен.

8. Вопрос: На что следует обратить внимание при подключении модуля?

Ответ: Между модулями можно последовательно соединить максимум две струны. При подключении основной линии лучше всего сделать двойную цепь. Это позволит избежать проблем с электропитанием на одном конце и при этом обеспечить нормальную работу. Попробуйте использовать пайку при проводке. Когда пайка невозможна, нужно соединить как можно больше проводов в местах соединения двух проводов, чтобы увеличить площадь контакта двух проводов, и постараться перепутать положительный и отрицательный разъемы. во избежание концов проводов на более позднем этапе. Положительный и отрицательный полюса закорачиваются во время старения и утечки.

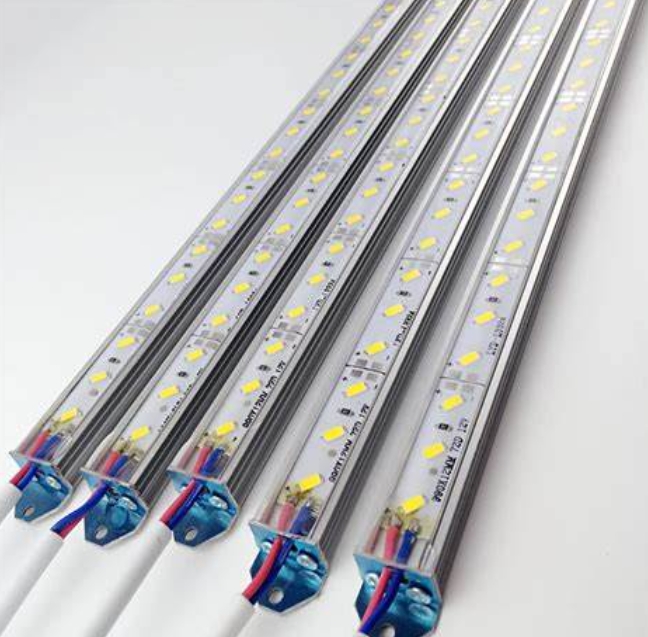

Жесткая световая полоса



1. Вопрос: Какие световые ленты можно установить в односторонний световой короб с хорошим эффектом и низкой стоимостью?

Ответ: Сначала посмотрите на толщину светового короба. Ультратонкий световой короб имеет толщину 1-4 см, использует алюминиевую пластину шириной 4 мм с 72 лампами и 90 световыми полосами. Световой короб толщиной 4-10 см имеет 2 световых эффекта; , заднее освещение и боковое освещение, вы можете выбрать решение для бокового освещения или решение для заднего освещения. Также подумайте, должен ли световой короб клиента быть водонепроницаемым, независимо от того, находится ли он в помещении или на открытом воздухе.

2. Вопрос: Как соединить провода, не поджигая концы проводов при использовании длинных полосок?

Ответ: Каждые 20 цепей рекомендуется подключать параллельно основной линии. Соединения лучше всего заварить, а затем обмотать изолентой или использовать колпачок для проводов.

3. Вопрос: Каково установочное расстояние между полосами света диффузного отражения?

Ответ: Как правило, расстояние между световыми коробами толщиной 8 см может составлять 13-15 см.

4. Вопрос: Как лучше всего закрепить световую планку при ее установке?

Ответ: Рекомендуется устанавливать зажимы. Не рекомендуется закреплять световую планку винтами и не рекомендуется связывать ее кабельными стяжками.

5. Вопрос: На что следует обратить внимание при монтаже высоковольтных световых полос?

Ответ: Помните, что не следует работать с включенным питанием. Установка должна быть завершена и не иметь оголенных проводов, прежде чем лампу можно будет включить и проверить. Если возникла проблема, не забудьте устранить ее после отключения питания. Если есть оголенные провода, оберните их изоляционной лентой, чтобы избежать короткого замыкания.

6. Вопрос: На что следует обратить внимание при установке световых полос на рольставнях?

Ответ: При установке световой планки не затягивайте ее слишком сильно, чтобы избежать вытягивания резьбы из-за теплового расширения и сжатия. Запрещается класть или нажимать инструменты на поверхность световой панели, так как это может легко повредить резистор или поверхность чипа световой панели. Запрещается поднимать световую планку вверх, удерживая ее посередине, это может привести к ее изгибу и повреждению. После установки световой планки лучше всего зажечь ее для проверки на старение в течение одной или нескольких ночей. часов. Если будут обнаружены какие-либо проблемы, их можно будет решить вовремя, тем самым значительно снижая процент отказов.

7. Вопрос: На что следует обратить внимание в процессе установки водонепроницаемых световых лент?

Ответ: После установки водонепроницаемых световых полос в настенный световой короб для наружного освещения клиентам рекомендуется вовремя поднимать полотно светового короба, чтобы избежать попадания водяного пара в световую планку из-за дождя или влажного воздуха, что усугубит окисление припоя. суставы.

8. Вопрос: Как подключиться без тени?

Ответ: Кросс-докинг одного конца и одного хвоста дает лучший эффект, и теней не будет.

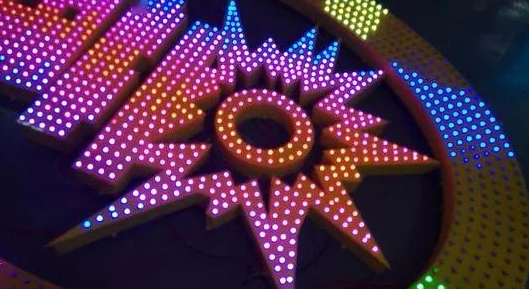

Струнные огни

1. Вопрос: Может ли струнный светильник толщиной 9 мм пройти через алюминиевую пластину толщиной 3 мм? Сколько отверстий нужно просверлить?

Ответ: Да, на эффект это не повлияет. Отверстие диаметром 9 мм в самый раз.

2. Вопрос: Как подключить гирлянду диаметром 9 мм, чтобы избежать разной яркости?

Ответ: Все текущие звездные огни расположены последовательно по 50 штук. При подключении рекомендуется подключать их параллельно и подключать хотя бы один основной провод на каждые 50 звезд. Выходные провода питания разделены на несколько каналов в зависимости от количества клемм, и каждый канал распределен равномерно.

3. Вопрос: Как выбрать изделие какого размера использовать для партии перфорированных символов?

Ответ: Как правило, 9 мм можно использовать для персонажей ростом до 2 метров; 12 или 15 мм можно использовать для персонажей ростом от 3 до 5 метров; линзу с 4 лампами можно использовать для больших персонажей более 5 метров. Прежде чем пробивать отверстия, попробуйте использовать фонарь для перфорации, чтобы проверить размер отверстия для перфорации, чтобы избежать трудностей с установкой струнных светильников из-за небольших различий в струнных светильниках одинакового диаметра из-за разных производителей.

4. Вопрос: При установке линзы с 4 лампами следует использовать винты или заклепки? Какой размер винтов?

Ответ: Обычно для установки рекомендуется использовать винты, поскольку силу заклепочного пистолета невозможно хорошо контролировать, что может легко привести к повреждению корпуса лампы из-за чрезмерного усилия во время установки. Винты легко установить, и их можно разобрать. обслуживание. Обычно рекомендуется использовать винты 5*16 мм.

5. Вопрос: Каковы методы крепления светодиодных модулей под четырехточечной линзой?

Ответ: Винты, заклепки и монтажные пластиковые хомуты.

6. Вопрос: При изготовлении перфорированных знаков с четырехточечной линзой существует ли диапазон толщины используемой пластины?

Ответ: рекомендуется, чтобы самая толстая толщина не превышала национального стандарта 3 мм, а самая тонкая толщина не была ниже 1,5 мм.

7. Вопрос: Каково наилучшее расстояние и минимальный угол обзора для символов с перфорацией на четырехточечной линзе?

Ответ: На примере персонажей размером 5 метров наилучшее расстояние просмотра составляет 200-300 метров. Минимальный угол обзора не должен быть меньше 45°. Если угол обзора меньше 45°, сбоку от символов будет появляться неравномерный свет.

8. Вопрос. В качестве примера возьмем два разных типа перфорированных фонарей. Если мощность каждого светильника составляет 0,1 Вт, а каждого из них 1000, то есть общая мощность каждой модели составляет 100 Вт. Один из них питается от напряжения 5 В, а другой. питается от 12В. Какая разница в проводке?

Ответ: Рекомендуется использовать провода национального стандарта. Размер проводов зависит не от мощности изделия, а от тока изделия. Таким образом, из приведенного выше случая можно сделать вывод, что в изделиях с питанием 5 В используются провода. намного больше, чем те, которые используются в продуктах с напряжением 12 В. Гораздо больше.
